Организация ЭВМ и систем. Однопроцессорные ЭВМ. Часть 1



Пример выполнения контрольного задания (форма


варианта

Операнды

Задание 1 (ЧФЗ)

Задание 2 (ЧПЗ)

Задание 3 (2-10)



Операции

Операции

Операции

X+Y

X-Y

X*Y

X+Y

X-Y

X*Y

X+Y

X-Y

X*Y

X

Y

18

33

18

33

18

33

18.33

33.18

18.33

33.18

18.33

33.18

183

331

183

331

183

331

Задание 1. Выполнить арифметические действия, рассматривая операнды как ЧФЗ справа от МЗР в формате 1-го байта. Определить модуль результата. Формат результата – 2 байта.

1. Выполним операцию сложения Z = X+Y = 18(10)

+ 33(10) = 51(10).

X = 18(10) = 0001 0010(2);       Y = 33(10) = 0010 0001(2).

Выполним сложение в ПК:

            Результат:    Z = 0011 0011(2) = 51(10)

.

2. Выполним операцию вычитания Z = X-Y = 18(10) – 33(10) = -15(10).

            Результат:    Z = 1000 1111(2) = 15(10) .

3. Выполним операцию умножения Z = X*Y = 18(10)*33(10)

= 594(10).

X = 18(10) = 0001 0010(2);       Y = 33(10) = 0010 0001(2).

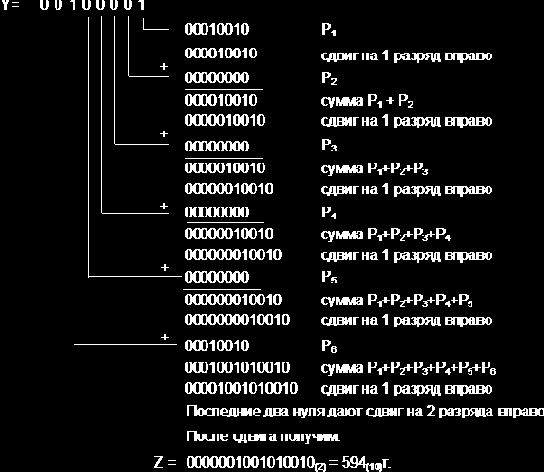

Выполним операцию умножения младшими разрядами вперед:

Задание 2. Выполнить арифметические действия, рассматривая операнды как ЧПЗ с основанием 2 в следующем формате: несмещенный порядок – 4 бита, мантисса – 8 бит. Формат результата – тот же. Округление производить после приведения операнда к нормализованной форме. Результат нормализовать.

X = 18.33(10);    Y = 33.18(10).

  • Преобразуем дробную часть Х, равную 0.33(10), в двоичное число:
  • Таким образом, 0.33(10)

    = 0.01010100(2), a X = 18.33(10) = 00010010.01010100(2).

    • Представим X в формате ЧПЗ, округлив значение мантиссы до 8 разрядов (ненормализованное число):
      • Нормализуем X:
        • Преобразуем дробную часть Y, равную 0.18(10), в двоичное число:
        • Таким образом, 0.18(10) = 0.00101110(2), a Y = 33.18(10) = 00100001.00101110(2).

          • Представим Y в формате ЧПЗ, округлив значение мантиссы до 8 разрядов (ненормализованное число):
            • Нормализуем Y:

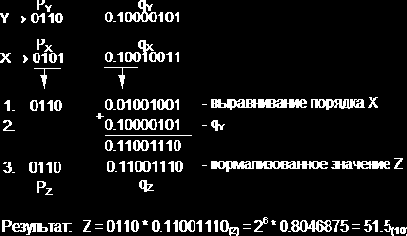

            • 1. Выполним операцию сложения Z = X+Y = 18.33(10) + 33.18(10) = 51.51(10).



              2. Выполним операцию вычитания Z = X-Y = 18.33(10)
              + 33.18(10) = -14.85(10).

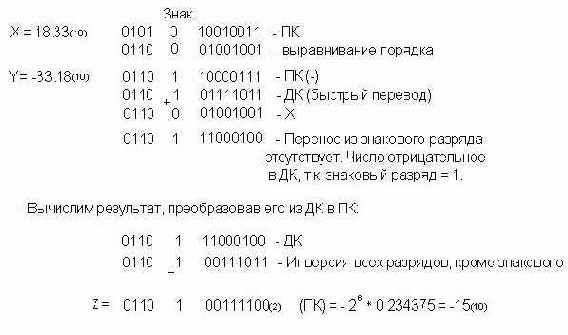

              Результат:    Z = (-) 0110 * 0.00111100(2) = - 26 * 0.234375 = - 15(10)
              3). Выполним операцию умножения Z = X*Y = 18.33(10)*33.18(10) = 608.1894(10).

              • Перемножим мантиссы сомножителей (вариант умножения младшими разрядами вперед):


                • Сложим порядки сомножителей:


                  • Нормализуем произведение:


                  • Результат:       Z = 1010 * 0.10011000(2) = 210 * 0.59375(10)
                    = 608(10).
                    Задание 3.
                    Выполнить арифметические действия над операндами, представив их в двоично-десятичном коде.
                    1. Выполним операцию сложения Z=X+Y= 183(10) + 331(10)
                    = 514(10).
                    X = 183(10) = 0001 1000 0011(2-10); Y = 331(10) = 0011 0011 0001(2-10).

                    Результат:       Z = 0101 0001 0100(2-10)
                    = 514(10).
                    2. Выполним операцию вычитания Z = X – Y = 183(10) – 331(10)
                    = -148(10).
                    • Представим |Y| в ДК с избытком 6:


                      • Выполним сложение:


                      • Отсутствие переноса из старшей тетрады является признаком того, что результат получился в ДК (т.е. отрицательный).
                        • Перейдем к нескорректированному избыточному ПК:


                          • Произведем коррекцию результата в соответствии с п. 5 алгоритма выполнения операции вычитания двоично-десятичных чисел:


                          • Поскольку ранее результат получался в ДК, т.е. отрицательный, необходимо добавить знак (-).
                            Результат:       Z = - ( 0001 0100 1000)(2-10) = -148(10).
                            3. Выполним операцию умножения Z = X * Y = 183(10) * 331(10)
                            = 60573(10)
                            X = 183(10) = 0001 1000 0011(2-10); Y = 331(10) = 0011 0011 0001(2-10).

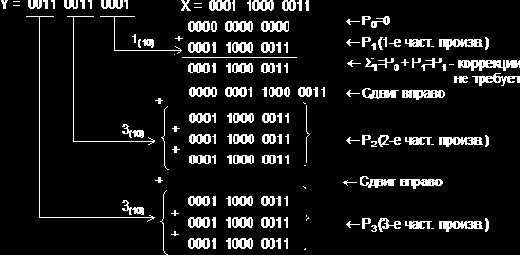

                            Для решения примера выберем вариант перемножения "младшие разряды вперед". В соответствии с п. 1 алгоритма полагаем сумму частичных произведений P0=0. (Частичные произведения будем обозначать Pi).

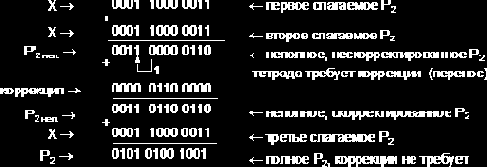

                            Формирование второго и третьего частичных произведений – более длительная операция, поскольку вторая и третья анализируемые тетрады содержат 3(10), поэтому каждая операция суммирования требует проверки необходимости коррекции.Вычислим P2 ( P2 = Р3 ), последовательно суммируя слагаемые, образующие P2:

                            Таким образом, второе (а также и третье) частичное произведение, состоящее из трех слагаемых, имеет вид
                            P2 = Р3 = 0101 0100 1001(2-10).

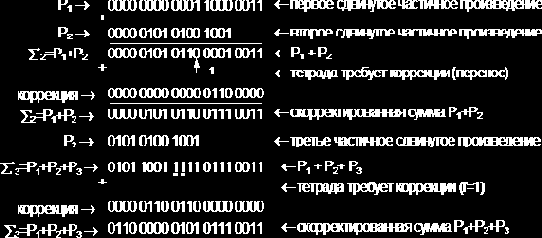

                            Теперь можно вычислить сумму первого, второго и третьего частичного произведений, т.е. результат.

                            Окончательный результат: Z = 0110 0000 0101 0111 0011(2-10)
                            = 60573(10).
